Beschreibung
1. Produktmerkmale:
2. Technische Daten:
| Wasserdruck | 0,6 MPA-1,6MPA |
| Q3/Q1 | 400/500/1000 |
| DN (mm) | DN40-DN500 |
| Messgenauigkeit | 1 2 |
| Messbereich | 0,001 ~ 10 m/s |
| Umgebungstemperatur | -40 ~ 60 ℃ |
| Batterie | 3,6 V Lithium oder 12 VDC 3,6 V Lithium |
| Konstruktion | Standalone/Split |
| Futtermaterial | HR Gummi F4: PTFE |
| Flansch- und Körpermaterial | Edelstahl /Kohlenstoffstahl |
| Kommunikationsschnittstelle | RS485, GSM, GPRS, NB-IT, Katze. 1 |
| Durchflussprofilempfindlichkeitsklassen | U0D0 |
| Kabellänge | 5 Meter |
| Presseverlust | <= 10 kPa |
| Wassertemperatur | T30-T50 |
| Messzeit | 1 Sekunde/Zeit ~ 15 Sekunden/Zeit einstellbar |
| Messfrequenz | 5 mal/1 Sekunde |
| Messrichtung | Positive und negative Zwei-Wege-Messung |
| Eingabefunktion | Druck, Temperatur |
| 0perationsmodus | Bluetooth, drahtloser Betrieb (Infrarot -Handbetreiber) |
| Wasserdicht | IP68 |
| Anwendung: Für leitfähige Flüssigkeit | Leitfähigkeit> 20 |

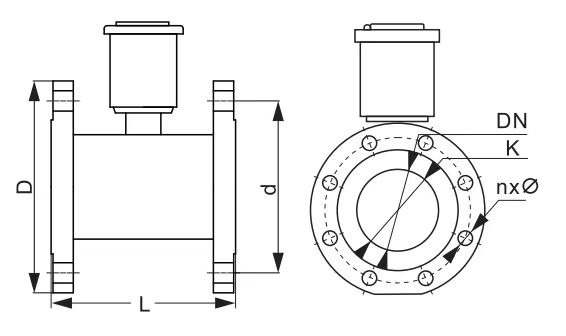

3.. Installationsdimension
| DN (mm) | MPA | Messung (MM) | ||||
| L | D | K | Durchmesserschraube (mm) | Qty für Schraube | ||
| 40 | 1.6/1.0 | 200 | 145 | 110 | M16 | 4 |
| 50 | 1.6/1.0 | 200 | 165 | 125 | M16 | 4 |
| 80 | 1.6/1.0 | 200/235 | 200 | 160 | M16 | 8 |
| 100 | 1.6/1.0 | 250 | 215 | 180 | M16 | 8 |
| 150 | 1.6/1.0 | 300 | 280 | 240 | M20 | 8 |
| 200 | 1.6/1.0 | 350 | 335 | 295 | M20 | 12 |
| 250 | 1.6/1.0 | 400 | 390 | 350 | M20 | 12 |
| 300 | 1.6/1.0 | 500 | 440 | 400 | M20 | 16 |
| 350 | 1.6/1.0 | 500 | 500 | 460 | M20 | 16 |
| 400 | 1.6/1.0 | 600 | 565 | 510 | M22 | 20 |
| 450 | 1.6/1.0 | 600 | 615 | 560 | M22 | 20 |
| 500 | 1.6/1.0 | 600 | 670 | 620 | M22 | 20 |
4. technische Hauptdaten (Standard: GB/T778-2018)
| R = 500 Klasse1 | R = 1000 Grad2 | ||||
| DN (cm) | Q3 (M3/H) | Q2 (M3/H) | Q1 (M3/H) | Q2 (M3/H) | Q1 (M3/H) |
| 40 | 25 | 0.080 | 0.050 | 0.040 | 0.025 |
| 50 | 40 | 0.128 | 0.080 | 0.064 | 0.040 |
| 65 | 63 | 0.200 | 0.125 | 0.101 | 0.063 |
| 80 | 100 | 0.320 | 0.200 | 0.160 | 0.100 |
| 100 | 160 | 0.512 | 0.320 | 0.256 | 0.160 |
| 125 | 250 | 0.800 | 0.500 | 0.400 | 0.250 |
| 150 | 400 | 1.280 | 0.800 | 0.640 | 0.400 |
| 200 | 630 | 2.015 | 1.260 | 1.008 | 0.630 |
| 250 | 1000 | 3.200 | 2.000 | 1.600 | 1.000 |
| 300 | 1600 | 5.120 | 3.200 | 2.560 | 1.600 |
