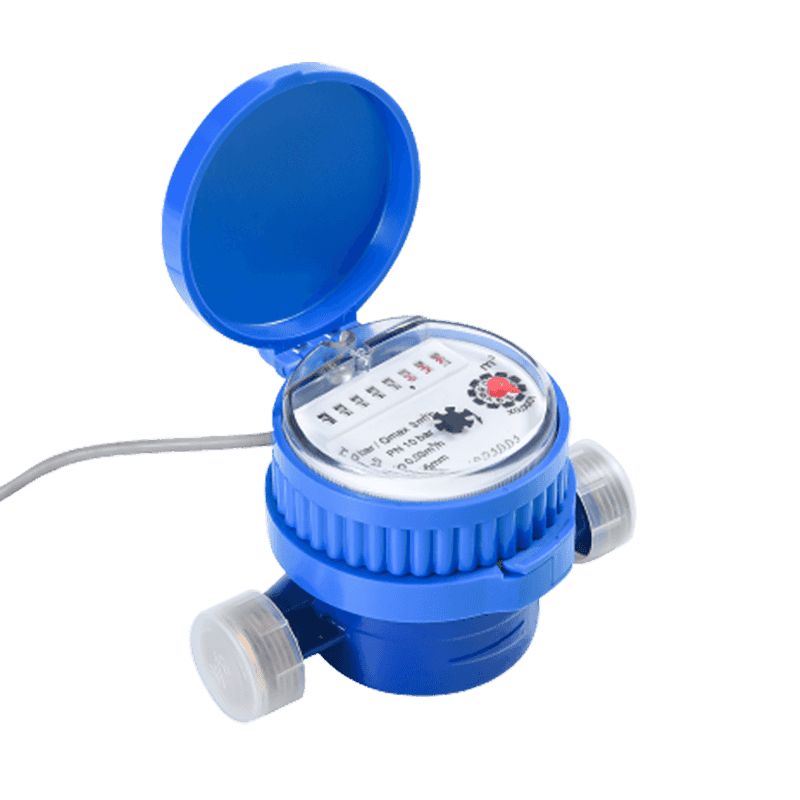

KM02-09
Diese Produktreihe nimmt ein photoelektrisches direktes Lesemodul an, um die Wasserverbrauchsdaten zu lesen und sie über einen speziellen Kabel hochzuladen. Das gesamte System besteht aus dem Wassermesser, dem Sammler und dem Management Center. Direkte Lesefunktion, keine eingebaute Batterie, lange Lebensdauer, wasserdichte, antistatische, feuchtigkeitsdichte, Anti-Kennzeichen, antimagnetische Interferenz, optionales Kontrollventil, hohe wasserdichte Niveau.
Beschreibung
1. Merkmale
Magnetischer Antrieb mit super trockenem Register, langfristiger klarer Lesen.
Material, Eisen, Kunststoff, Messing, Edelstahl
Feuchtigkeitssicher, sonnensicher, Anti-Bluktuierung, Antistatik, antimagnetische Interferenz, Anti-Freezing, IP68
Der Wasserverbrauch kann rechtzeitig gelesen oder aufgezeichnet werden
Umwelt: B, E1
Null Stromversorgung mit Ausnahme des Wasserverbrauchs
Einfach zu addieren und zu warten, wasserzählige und Sammler
Non -Return -Ventil und Sieb zur Option
Magnetschild für den externen Magnetenschutz.
2. Elektronische Technik
| Arbeitsspannung | Arbeitstemperatur | Strom arbeiten | Ausgabe |
| DC9-15V (RS-485) | -10 ~ 45 ℃ | ≤ 9 mA | RS-485 |
3. Kopfverlustkurve
4. Genauigkeitsfehlerkurve
5. Installationsdimension
| Punkt Nr | LXSGY-15 | |
| L | mm | 110 |
| H | mm | 80 |
| W | mm | 80 |
| Verbindungs -Thread: | D (mm) | G3/4 " |
| ohne Gewerkschaften kg | 0,47 kg | |
6. Haupttechnischer Hauptparameter
| Modellnummer | LXSGY-15 | Lxsigy-20 | LXSGY-25 | LXSGY-32 | LXSGY-40 | ||||||||||
| Nenndurchmesser (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Verhältnis Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Überlastdurchflussrate (Q4) [M³/H] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Permanente Durchflussrate (Q3) [M³/H] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Übergangsflussrate (Q2) [M³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Genauigkeitsklasse: | 2 | ||||||||||||||
| Maximal zulässiger Fehler für die niedrigere Durchflussrate -Zone (MPEι) | ± 5% | ||||||||||||||
| Maximal zulässiger Fehler für die obere Durchflusszone (MPEμ) | ± 2% für Wasser mit einer Temperatur von ≤ 30 ℃ ± 3% für Wasser mit einer Temperatur > 30 ℃ | ||||||||||||||
| Temperaturklasse | T30, T50 | ||||||||||||||
| Wasserdruckklassen | Karte 10 | ||||||||||||||
| Druckverlustklassen | △ P63 | ||||||||||||||
| Reichweite [m³] | 99 999 | ||||||||||||||
| Auflösung des Gerät anzeigen [M³] | 0.00005 | ||||||||||||||
| Durchflussprofilempfindlichkeitsklassen | U10 D5 | ||||||||||||||
| Orientierungsbeschränkung | Horizontal | ||||||||||||||
