KM01-14

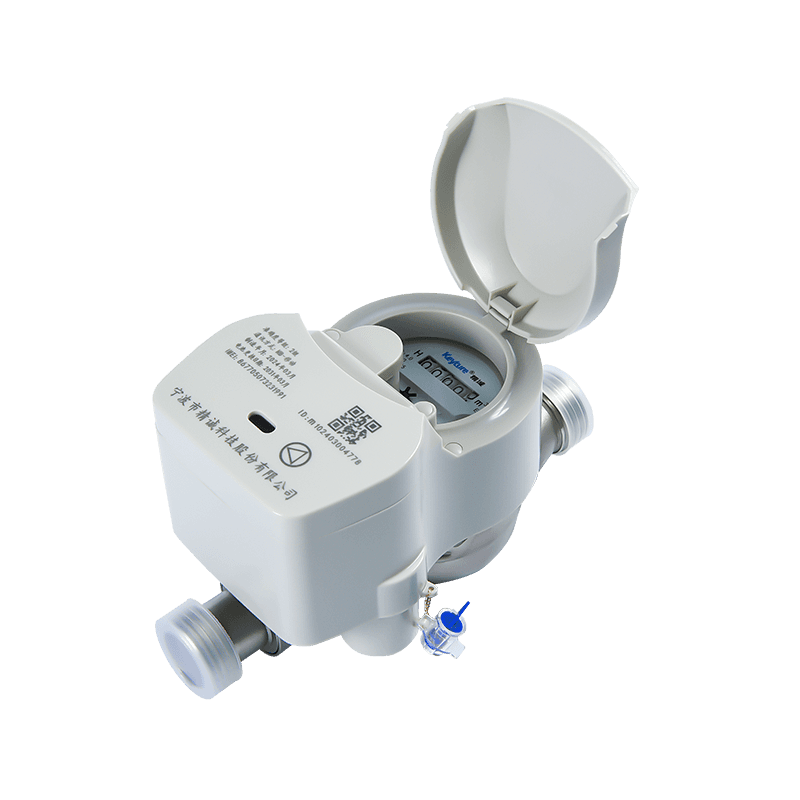

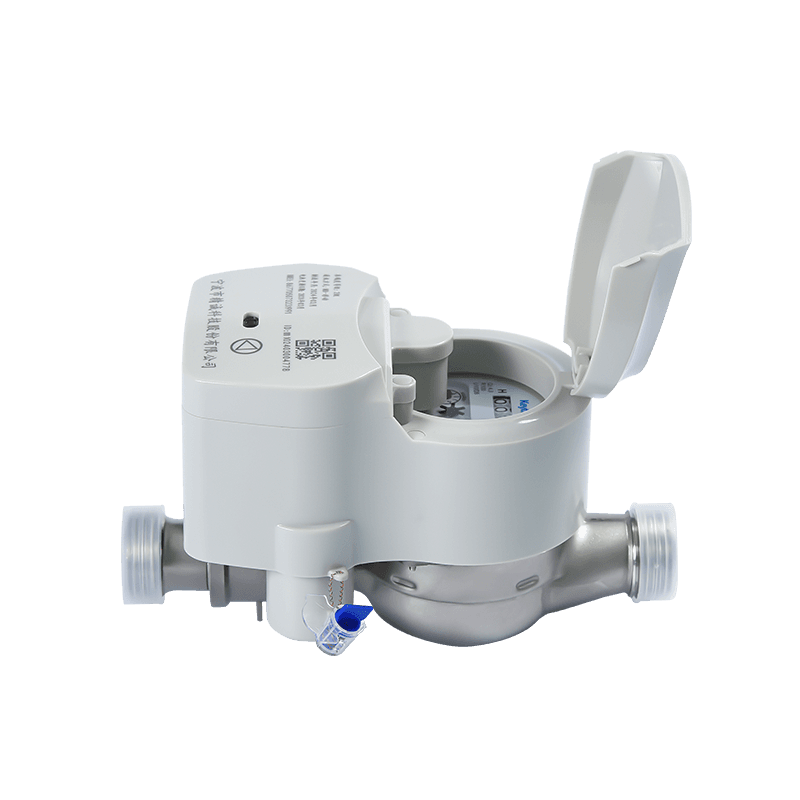

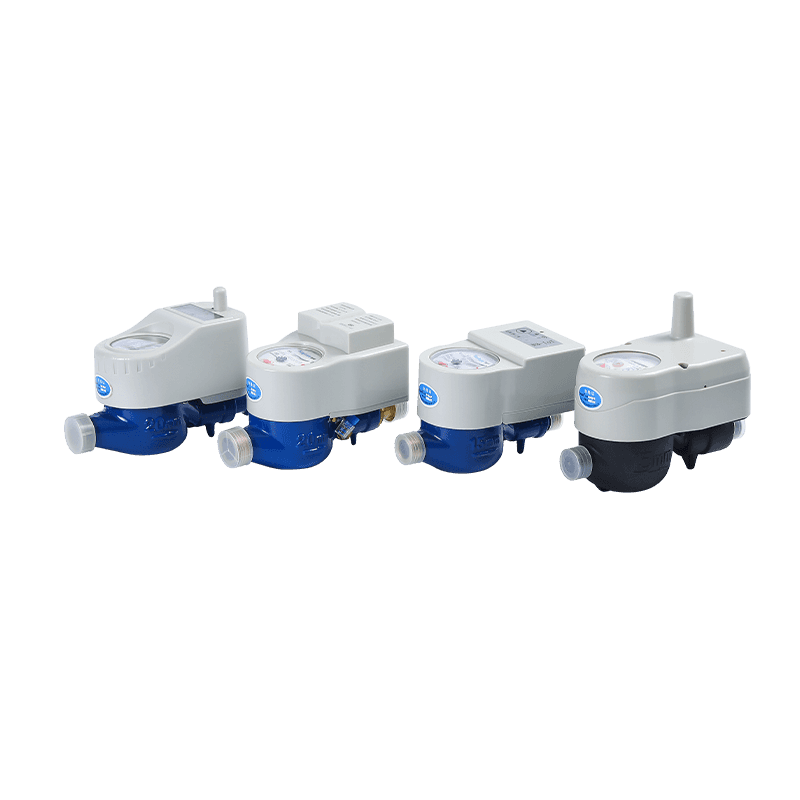

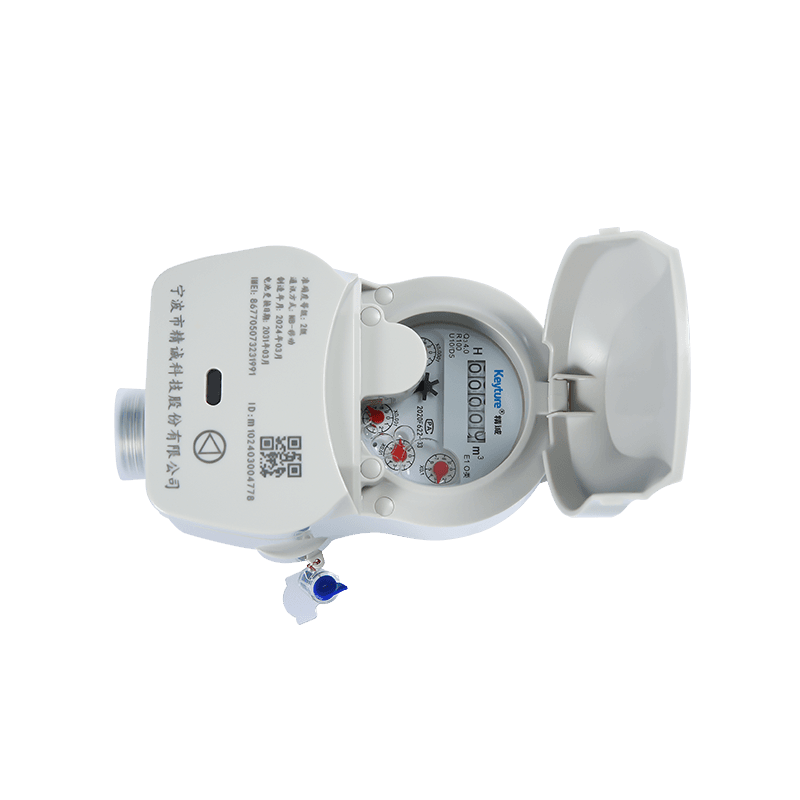

Diese Produktreihe sind drahtlose Fernwassermessgeräte, die den mechanischen Teil des intelligenten Moduls vollständig trennen und den Wasserverbrauch über das NB \ lora -Internet hochladen. Verwendung eines Mechanismus mit geringer Leistung und Verarbeitungsmechanismus mit geringer Leistung, um die Akkulaufzeit zu verlängern; Mit NB Wireless Centralized Copying -Daten kann an den Akku ohne manuelle Eingriff angeschlossen werden.
Beschreibung
1. Merkmale
2. Elektronischer Parameter
| Datacomms | Statischer Strom | Bericht | Betriebsfrequenz | Übertragene Leistung | Empfindlichkeit erhalten |
| Lora | 20 μA | Hall \ Reed Switch | 470-510MHz | ≤ 20dbm | -136 1 DBM |
| NB-LOT | 10 μA | Hall \ Reed Switch | B1, B2, B5, B8, NB-LOT | ≤ 23 dbm | -131 1 DBM |
3. Kopfverlustkurve
4. Genauigkeitsfehlerkurve
5. Installationsdimension
| Punkt Nr | LXSGW-15 | LXSGW-20 | |
| L1 | mm | 260 | 295 |
| L | mm | 180 | 190 |
| H | mm | 165 | 165 |
| W | mm | 130 | 130 |
| Verbindungs -Thread | D (mm) | G3/4 " | G1 " |
| D (mm) | R1/2 | R3/4 | |
| ohne Gewerkschaften kg | 1,6 kg | 1,8 kg | |
6. Haupttechnischer Hauptparameter
| Modellnummer | LXSGW-15 | LXSGW-20 | |||||||||||||
| Nenndurchmesser (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Verhältnis Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Überlastdurchflussrate (Q4) [M³/H] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Permanente Durchflussrate (Q3) [M³/H] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Übergangsflussrate (Q2) [M³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Mindestdurchflussrate (Q1) [M³/H] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Genauigkeitsklasse | 2 | ||||||||||||||
| Maximal zulässiger Fehler für die niedrigere Durchflussrate -Zone (MPEι) | ± 5% | ||||||||||||||
| Maximal zulässiger Fehler für die obere Durchflusszone (MPEμ) | ± 2% für Wasser mit einer Temperatur von ≤ 30 ℃ ± 3% für Wasser mit einer Temperatur > 30 ℃ | ||||||||||||||
| Temperaturklasse | T30, T50 | ||||||||||||||
| Wasserdruckklassen | Karte 16 | ||||||||||||||
| Druckverlustklassen | △ P63 | ||||||||||||||
| Reichweite [m³] | 99 999 | ||||||||||||||
| Auflösung des | 0.00005 | ||||||||||||||
| Gerät anzeigen [M³] | |||||||||||||||
| Durchflussprofilempfindlichkeitsklassen | U10 D5 | ||||||||||||||
| Orientierungsbeschränkung | Horizontal | ||||||||||||||
