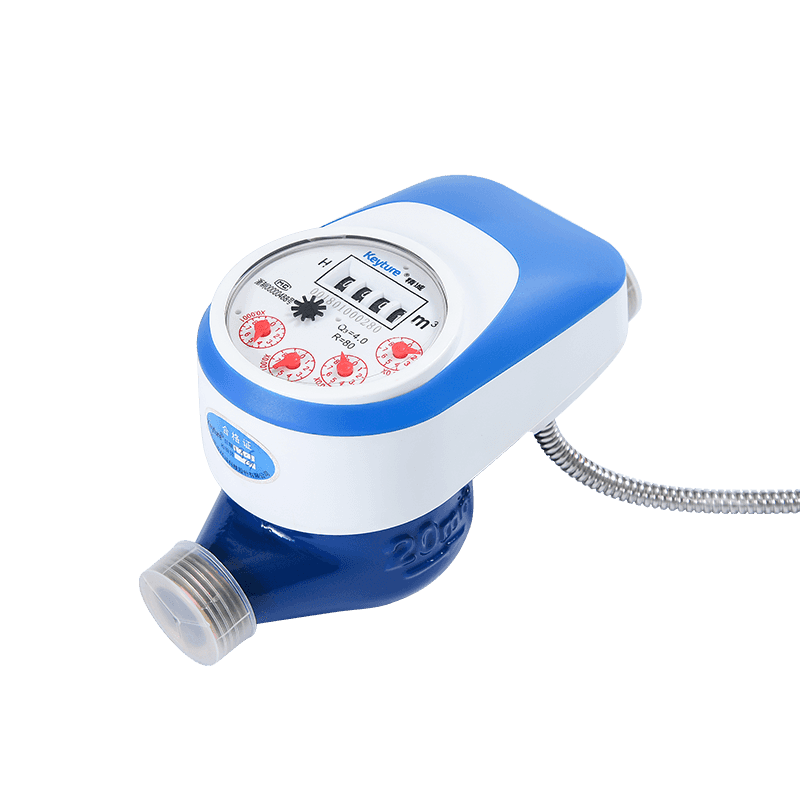

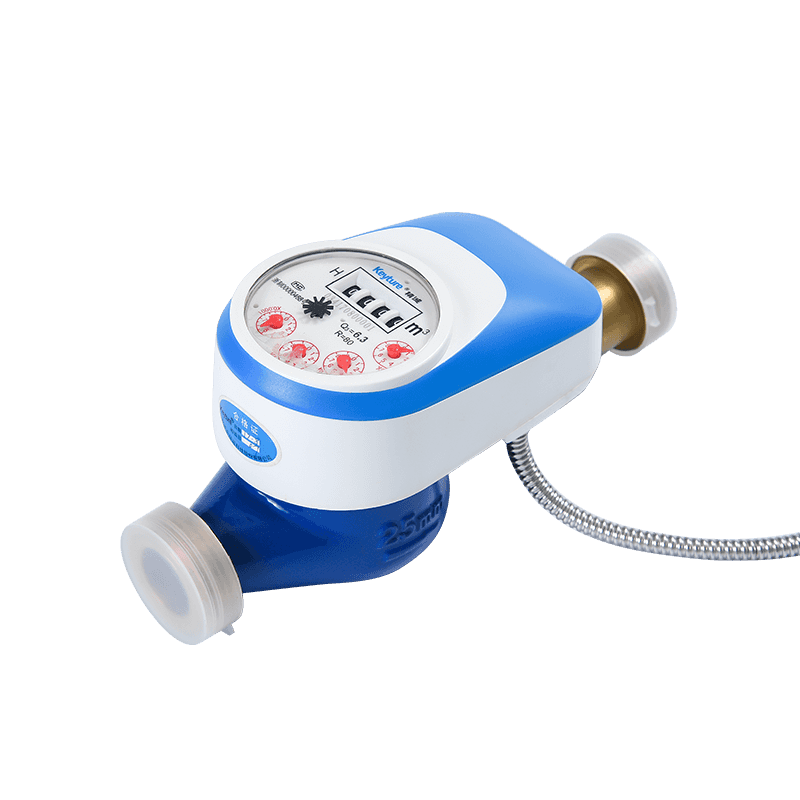

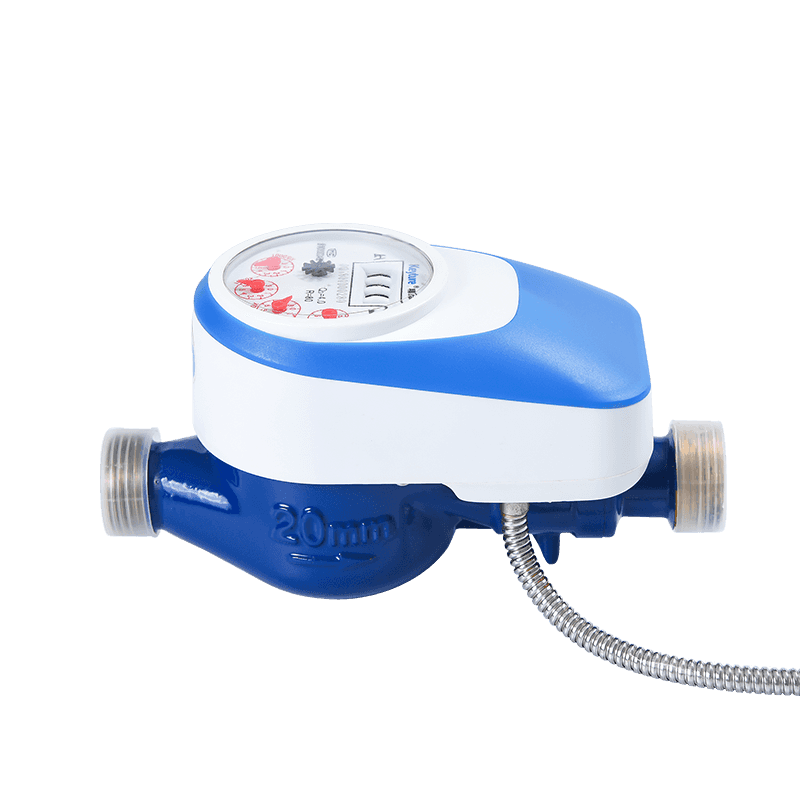

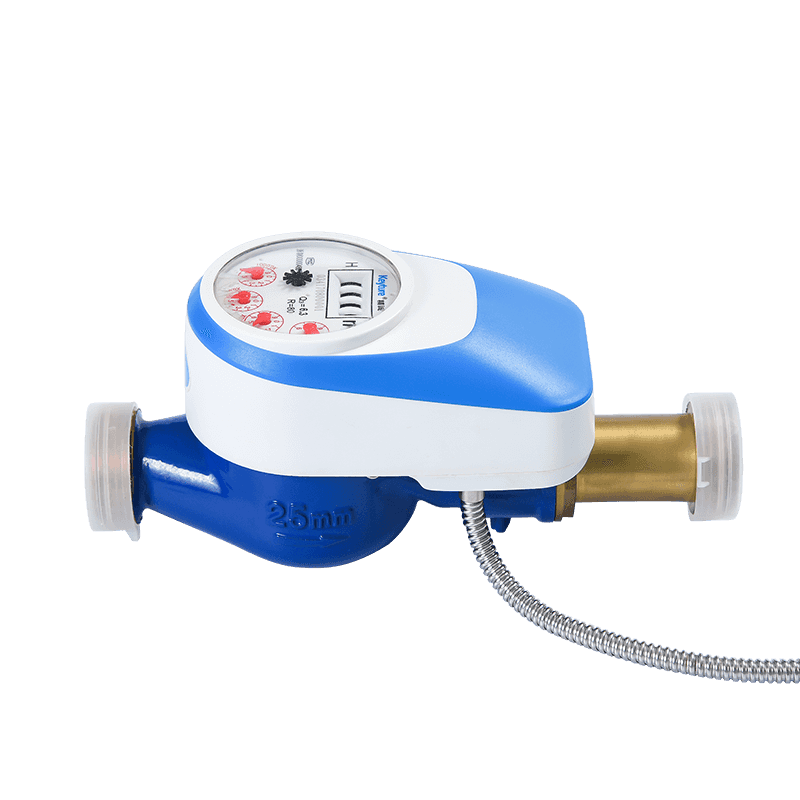

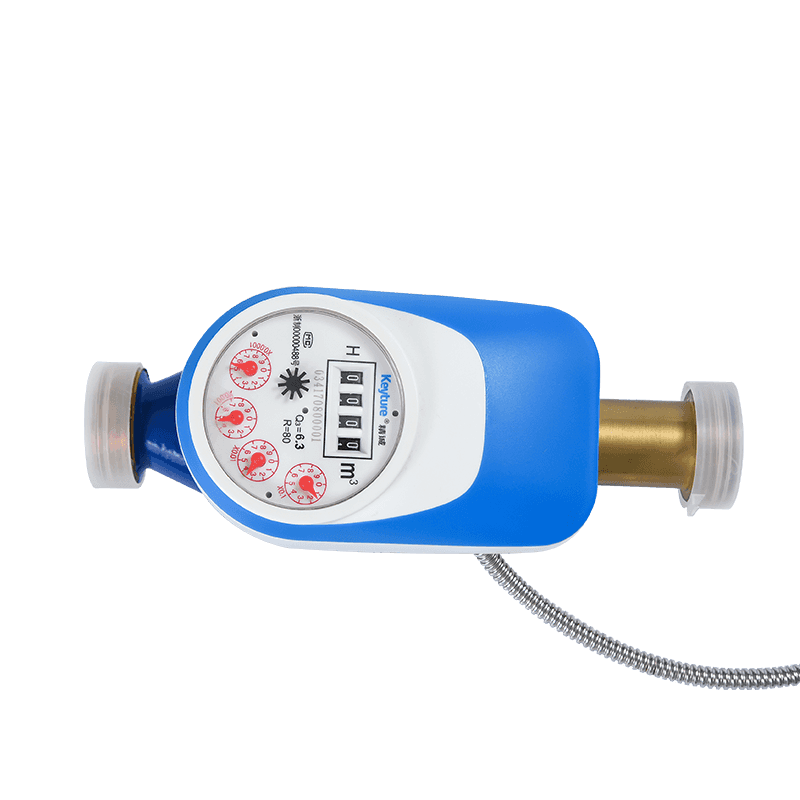

KM02-04

Trockener Drahtverdrahtungswassermesser mit Kugelventil

Diese Produktreihe übernimmt photoelektrisches direktes Lesemodul, um die Wasserverbrauchsdaten zu lesen und sie über einen speziellen Kabel hochzuladen. Das gesamte System besteht aus Wassermesser, Sammler und Managementzentrum. Kunststoffabdeckungskugelventil, M-Bus-Ausgang und 188645 Protokoll.

Kontaktieren Sie uns

PREV: Vertikaler verdrahteter Fernwassermesser trockener Typ NEXT:Vertikaler trockener Typ mit verdrahtetem Plastikkörperwassermesser mit Ventil

Beschreibung

1. Merkmale

● Multi-Jet-Schaufelrad, separate Versiegelungsstruktur, leicht zu ersetzen und zu warten.
● Register vom Typ Trocken, Magnetantrieb, antimagnetische Störung, Anti-Frost-, langfristig klares Lesen.
● Material: Eisen, Kunststoff, Messing, Edelstahl.
● Feuchtigkeitsdicht, sonnensicher, Anti-Bluktuierung, Antistatik, Anti-Magnetisch, IP68.
● Die Steuerung der Remote -Ventile ist optional.
● Der Wasserverbrauch kann in Echtzeit gelesen oder aufgezeichnet werden.
● Umgebung B, E1.
● Null -Stromversorgung mit Ausnahme des Wasserverbrauchs.
● Einfaches Hinzufügen und Aufrechterhalten von Wasserzähler und Sammlern.

2 . Elektronische Technik

Arbeitsspannung	Arbeitstemperatur	Strom arbeiten	Datacomms
DC9-15V (RS-485)/DC24-36V (M-Bus)	-10 ~ 45 ℃	≤ 9 mA	RS-485, M-Bus

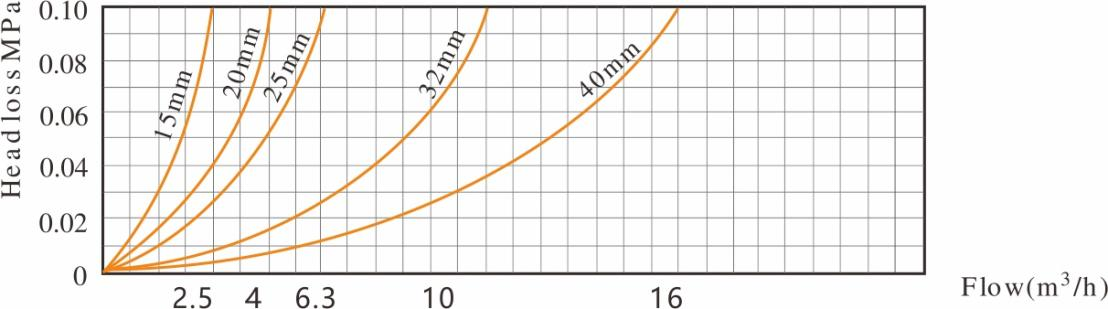

3. Kopfverlustkurve

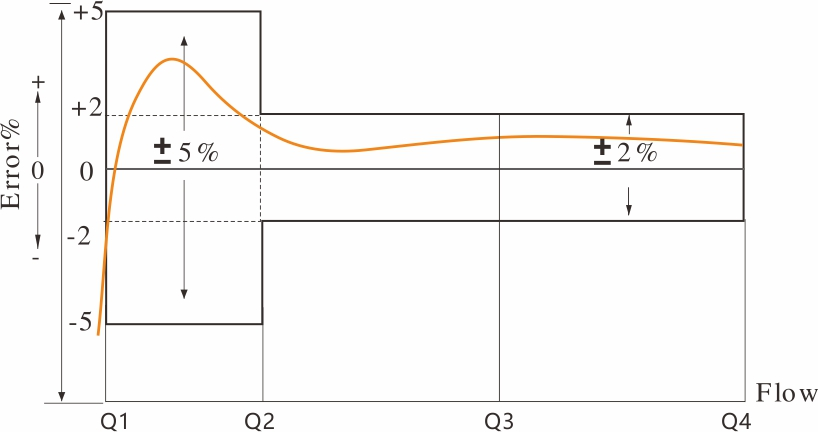

4. Genauigkeitsfehlerkurve

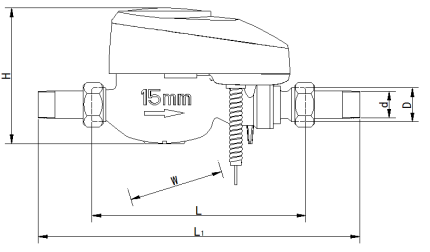

5. Installationsdimension

Punkt Nr		LXSY-15E	LXSY-20E	LXSY-25E
L1	mm	260	295	340	354	373
L	mm	165	190	225	230	245
H	mm	118	118	118	115	155
W	mm	90	90	90	110	125
Verbindungs -Thread	D (mm)	G3/4 "	G1 "	G1 1/4 "	G1 1/2 "	G2 "
Verbindungs -Thread	D (mm)	R1/2	R3/4	R1	R1 1/4	R1 1/2
Gewicht	mit Gewerkschaften (kg)	1.2	1.3	1.5
Gewicht	ohne Gewerkschaften (kg)

6. Haupttechnischer Hauptparameter

Modellnummer	LXSY-15E			LXSY-20E			LXSY-25E
Nenndurchmesser (DN) [mm]	15			20			25			32			40
Verhältnis Q3/Q1	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160
Überlastdurchflussrate (Q4) [M³/H]	3.125	3.125	3.125	5	5	5	7.875	7.875	7.875	12.5	12.5	12.5	20	20	20
Permanente Durchflussrate (Q3) [M³/H]	2.5	2.5	2.5	4	4	4	6.3	6.3	6.3	10	10	10	16	16	16
Übergangsflussrate (Q2) [M³/h]	0.05	0.04	0.025	0.08	0.064	0.04	0.126	0.1	0.063	0.2	0.16	0.1	0.32	0.256	0.16
Mindestdurchflussrate (Q1) [M³/H]	0.032	0.025	0.015	0.05	0.04	0.025	0.08	0.063	0.039375	0.125	0.1	0.0625	0.2	0.16	0.1
Genauigkeitsklasse	2
Maximal zulässiger Fehler für die niedrigere Durchflussrate -Zone (MPEι)	± 5%
Maximal zulässiger Fehler für die obere Durchflusszone (MPEμ)	± 2% für Wasser mit einer Temperatur von ≤ 30 ℃ ± 3% für Wasser mit einer Temperatur ＞ 30 ℃
Temperaturklasse	T30, T50
Wasserdruckklassen	Karte 16
Druckverlustklassen	△ P63
Reichweite [m³]	99 999
Auflösung des angegebenen Geräts [M³]	0.00005
Durchflussprofilempfindlichkeitsklassen	U10 D5
Orientierungsbeschränkung	Horizontal
